تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الجهاز: | معدات تسطيح خارج الخط | إصدار الشهادات: | ISO900 |
|---|---|---|---|
| الأسلوب: | الهندسة | الحالة: | جديد |
| خدمة ما بعد البيع: | التكليف والتدريب | الصناعات المطبقة: | مصنع التصنيع |
| بعد خدمة الضمان: | الدعم الفني بالفيديو | الضمان: | سنة واحدة |
| إبراز: | آلة لحام 2000Mm,آلة لحام 60 هرتز,أجهزة لحام القوالب TIG,60Hz Overlay Welding Machine,TIG Gantry Welding Machines |
||

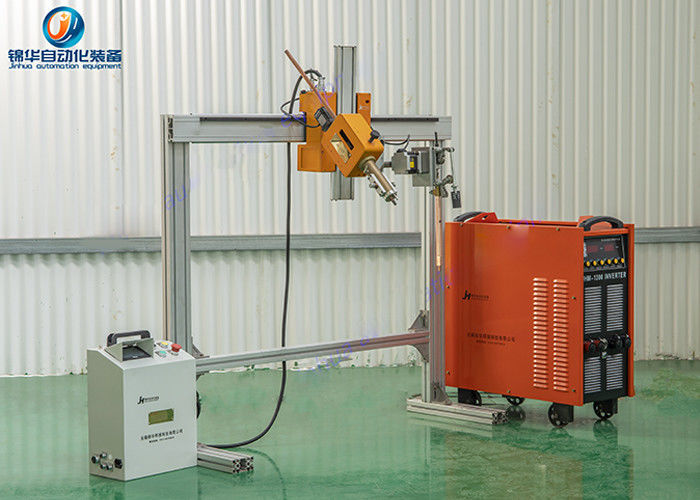

غانتري إطار لحام الدرج، غانتري نظام الغطاء الغطاء الغطاء الغطاء، غانتري آلة الغطاء التلقائي
1وصف الإنتاج
تم تصميم نظام JH-180 Gantry Cladding لتنفيذ بناء GTAW الآلي بالكامل من المكونات المعدنية المقاومة للتآكل مثل مجموعات شجرة عيد الميلاد تحت سطح البحر.حزمة JH-180 هو نظام كامل مفتاح في متناول اليد التي تشمل KEY 1250 PLC نظام التحكم مع جهاز تحكم الشاشة اللمسية لحام البيانات وثائق تسجيل البرمجيات، قلادة التحكم عن بعد، مصدر طاقة 500 أو 700 امبير TIG النبض، مصدر طاقة 150 امبير Hotwire TIG، المتحركات الرأسية والأفقية المتحركة المتجهة على جهاز تحكم ثقيل،لوحة تحريك أرضية ذات سعة 15 طن مع محرك حلقة مغلقة ومصمّم ثانوي لاستجابة الموقفيتضمن النظام أيضاً جهاز تغذية سلك متكامل ومصباح تغطية مع دليل تغذية سلك متكامل.
2المواصفات
| النموذج | JH-180 |
| عملية اللحام | TIG الساخنة |
| معالجة | أجهزة التزلج القائمة على المحرك الثقيلة |
| أداة التشغيل | طاولة قطرها 8 أقدام، سعة 15 طن مع حلقة انزلاق |
| مصدر الطاقة القياسي | ميلر ماكس ستار 700 مع كول مات 3.5 بارد، ماكس ستار 200 ديكس |
| مصدر الطاقة الاختياري | مصادر الطاقة الأخرى متاحة |
| الحد الأقصى للطول عمق الحفر | ما يصل إلى 78.7 بوصة (2000 مم) اعتمادا على نوع الشعلة والزلاجات العمودية المستخدمة |
| الحد الأدنى من الحفرة القابلة لللحام | 1قطر 77 بوصة (45 مم) |
| مشعل TIG المبرد بالماء | مختلف رؤوس المشعلات الثابتة والمعدلة الزاوية المتاحة |
| سرعة اللحام | 7.87 بوصة/دقيقة إلى 17.7 بوصة/دقيقة (20 إلى 45 سم/دقيقة) |
| ضغط الهواء | يتطلب 3-4 بار / 45-60 psi |
| التحكم | المفتاح 1250 وحدة التحكم |
| وظائف التحكم | يتم التحكم بها بواسطة 15 في TFT HMI أو معلق عن بعد |
| طاقة الدخول RDA VCS 700 | VCS (المراقب ، المتحكم ، اللوحة المدورة) - 380 إلى 480 فولت ، 3 مراحل ، 50/60 هرتز |
| طاقة الدخول مصادر الطاقة | ماكسستار 700 و ماكسستار 200 دي إكس - 380 إلى 480 فولت، ثلاثية المراحل، 50/60 هرتز |
| طاقة الدخول (ميلر كولر) | كول مات 3.5 - 115 فاك 50/60 هرتز (من مصدر الطاقة) |
| الطول الكلي | 216.5 بوصة (5500 مم) |
| وزن الشحن | 219550 كجم نظام كامل |
3الصور
